دراسة الحالة · التصميم الحاسوبي · KSDS 2026
الاتساق عبر زوايا الرؤية المتعددة في التحليل الآلي لشكل المنتج
يحتاج التصميم القائم على البيانات إلى واصفات كمّية لشكل المنتج. وتختبر هذه الدراسة ما إذا كانت 16 صورة مُصيَّرة قياسية تصلح مدخلًا بديلًا عن نماذج CAD ثلاثية الأبعاد، وهي نماذج محمية الملكية نادرًا ما تُتاح.
أحد المنتجات السبعة التي جرى تحليلها، وقد صُيِّر كلٌّ منها في دورة كاملة بزاوية 360° على قاعدة دوّارة.
معلومات المشروع
D. Sarfraz وK. Kim، UNIST
مؤتمر KSDS 2026 الدولي
Python مع OpenCV وscikit-image، وDepth-Anything-V2-Small عبر Hugging Face Transformers

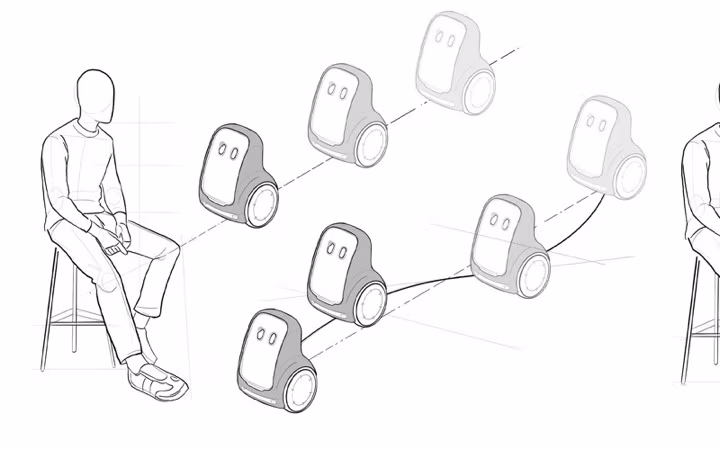

يتيح متّجه مُدمَج يصف الاستطالة أو التناظر أو عدم انتظام الحدود الخارجية أو عدد الأجزاء الظاهرة مقارنةَ المنتجات المنافسة، وتتبّعَ تطوّر التصميم، وربطَ الشكل بأحكام مثل الجودة المُدرَكة. وستكون نماذج CAD المدخل المثالي، لكنها نادرًا ما تُتاح. أما صور المنتجات فمتاحة على نطاق واسع، وعليها يعتمد الخبراء في التقييم.
الدافع
من إشارات الصورة الظلية والعمق إلى 23 مُعاملًا للشكل
تُفكَّك كل صورة إلى قناع للصورة الظلية وخريطة للعمق، ثم تُلخَّص بـ 23 مُعاملًا راسخًا لوصف الشكل. هذه المعاملات ليست جديدة في حد ذاتها؛ وإنما تكمن الإضافة في استخراج المعاملات الـ 23 جميعها آليًا من مجموعة صغيرة من الصور.
-
1
قناع الصورة الظلية
يُستخرج من قناة ألفا، أو بتطبيق عتبة على السطوع مع ملء أكبر محيط خارجي.
-
2
العمق أحادي العين
يتنبّأ Depth-Anything-V2-Small بالعمق من صورة RGB واحدة، ثم يُطبَّع العمق داخل حدود القناع.
-
3
23 مُعاملًا
التناظر، والتناسب، والانحناء، والتعقيد البصري، والتحدّب، والتوازن، والمطابقة مع الأشكال الأساسية. يعتمد خمسة عشر منها على القناع وحده، ويدخل العمق أيضًا في ثمانية منها.
بروتوكول التقييم. صُيِّر كلٌّ من المنتجات السبعة في دورة كاملة بزاوية 360° على قاعدة دوّارة، بمجموعتين من الزوايا: 16 زاوية (كل 22.5°) و180 زاوية (كل 2°). والمنتجات هي: Lemmy، وجهاز Sony PSP-1000، وجهاز Teenage Engineering TP-7، وذراع تحكم للألعاب، وهاتف Nokia، ومكبّر صوت Marshall، وعدسة Canon. ولكل مُعامل، يُحسب الاتساق = 1 − |v₁₆ − v₁₈₀| / |v₁₈₀|، ثم يُؤخذ متوسطه عبر المنتجات.
أعادت 16 زاوية إنتاج نتائج 180 زاوية في 20 من أصل 23 مُعاملًا
اتساق مرتفع (90% أو أكثر). في مقدّمتها الصلابة (99.9%)، وتوازن مركز الثقل والمستطيلية والمطابقة مع الأشكال الأساسية (99.8%)، ومؤشر التحدّب (99.7%)، والتناظر (99.6%).
اتساق متوسط (80–90%). إنتروبيا النطاقات الفرعية (83.4%) وعدد المحاور (80.4%)، وهما حسّاسان لصِغَر المقاييس الأصلية أو لعتبات الأعداد الصحيحة.
اتساق أدنى (أقل من 80%). عدد الأجزاء المستند إلى التقعّر (76.3%) حسّاس للعتبة، ويتراجع أداؤه في المنتجات قليلة التقعّر.
سرعة المعالجة تتيح تحليل الشكل على مستوى مجموعات البيانات
يُحسب ملف وصفي من 23 مُعاملًا في ثوانٍ انطلاقًا من 16 صورة مُصيَّرة، وهي صور كثيرًا ما تتضمنها كتالوجات المنتجات أصلًا. وعلى امتداد مئات المنتجات أو آلافها، يتيح ذلك ربط معاملات الشكل بتقييمات الخبراء لبناء مجموعات البيانات التي تحتاجها نماذج التعلّم الآلي.
النطاق والقيود
اقتصرت العيّنة على سبعة منتجات، دُوِّرت حول محور واحد دون أي تغيير في زاوية الميل. وتحتاج المعاملات القائمة على العدّ بالأعداد الصحيحة إلى إعادة تحجيم قبل عرضها إلى جانب المعاملات الأخرى. وتُثبت الدراسة ثبات النتائج مع اختلاف عدد الزوايا، لا دقتها الهندسية؛ أما ربط المتجهات بتقييمات الخبراء فهو الاختبار التالي.
